Ausbauarbeiten für einen Maserati Showroom

Ausbauarbeiten für einen Maserati Showroom

2. Platz bei den B+M Award 2019

2017 wurden wir von dem Familienunternehmen Premium Mobile Kuntz GmbH in Gettorf mit den Ausbauarbeiten für einen Maserati Showroom beauftragt.

Zu den Ausbauarbeiten gehörten:

  • Eine abgehängte Decke mit Vorrichtungen für Einbauleuchten, Lautsprecher, Klimaanlage und Lichtgräben
  • Einarbeiten von besonderen Bauelementen im Wandbereich
  • Anfertigung von Lichtvouten im Zuge von Deckenarbeiten

Wir freuen uns, dass wir mit diesem Projekt bei dem B+M Award 2019 den 2. Platz belegen konnten.

2. Platz bei den B+M Award 2019

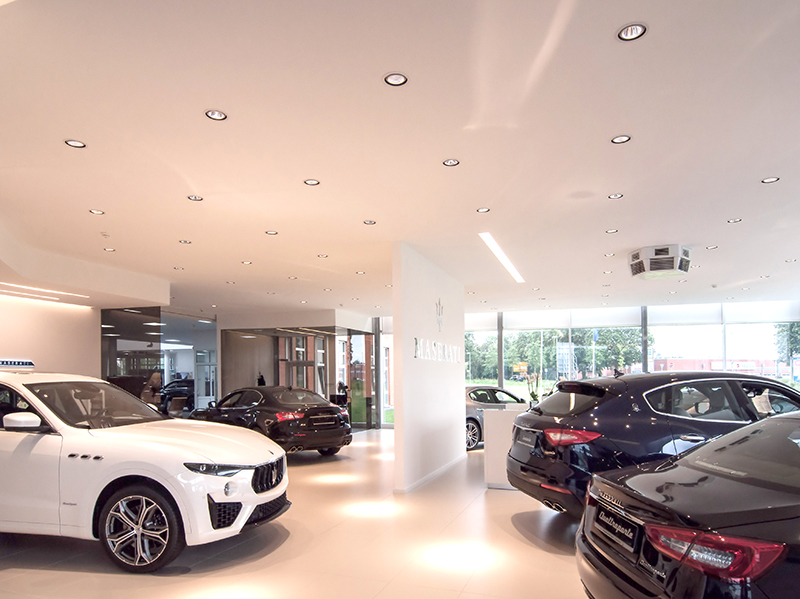

Die abgehängte Decke

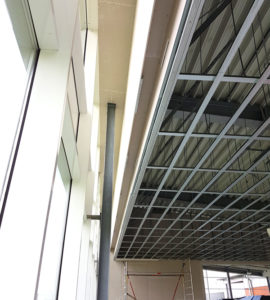

Die Ausstellungshalle ist eine Pultdach – Stahlkonstruktion mit einer Trapezblecheindeckung. An diese musste die abgehängte Decke in einer Abhängehöhe von bis zu 2.70 m montiert werden.
Die Grundfläche der Decke misst ca. 270m² und eine Raumhöhe von ca. 3.80 m bis 6.50 m. Nach Fertigstellung der abgehängten Decke betrug die Höhe 3.50 m.
Des Weiteren sind die seitlichen Anschlüsse alle ohne Wandanschluss oder frei im Raum bzw. übergehend in senkrechte Schürzen mit Lichtgräben und Lichtvouten hergestellt.
Durch eine genaue Planung und Vorbereitung konnte eine exakte Einarbeitung aller Einbauelemente, wie Klimaanlage, Lautsprecher, Lichtgräben etc. umgesetzt werden.

Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom

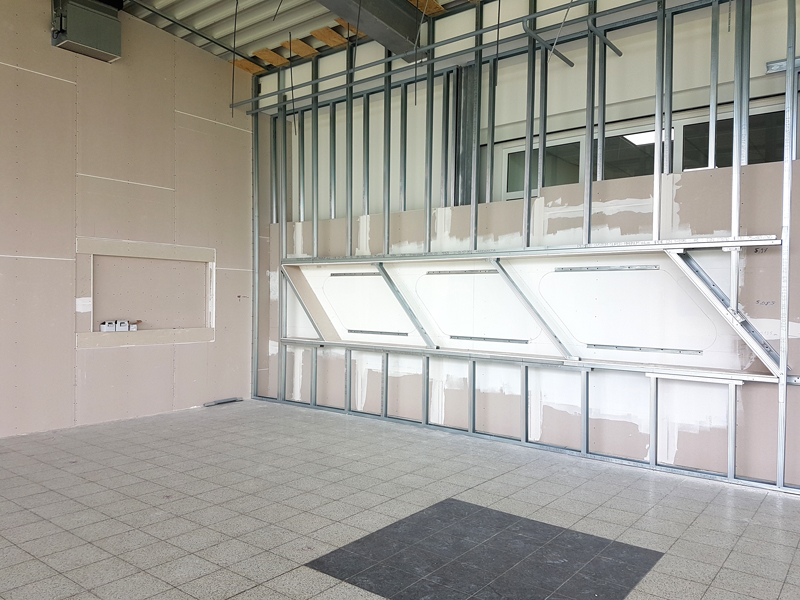

Einarbeiten von besonderen Bauelementen im Wandbereich

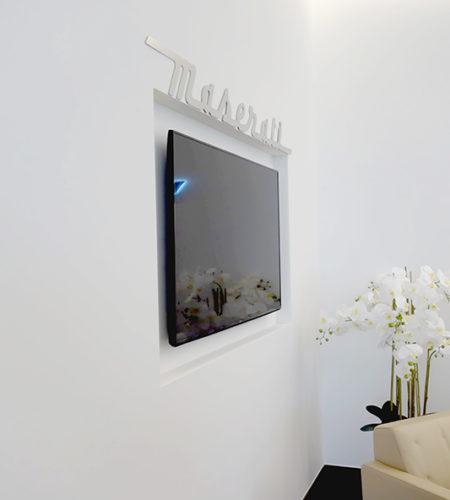

Es wurden in die neu erstellten Montagewände besondere Einbauelemente, wie z.B. für den Flachbildschirm, eingearbeitet.
Diese Einbauelemente wurden ausschließlich mit Falt und Formteilen gefertigt, um die Verspachtelung auf ein Minimum zu reduzieren.

Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom

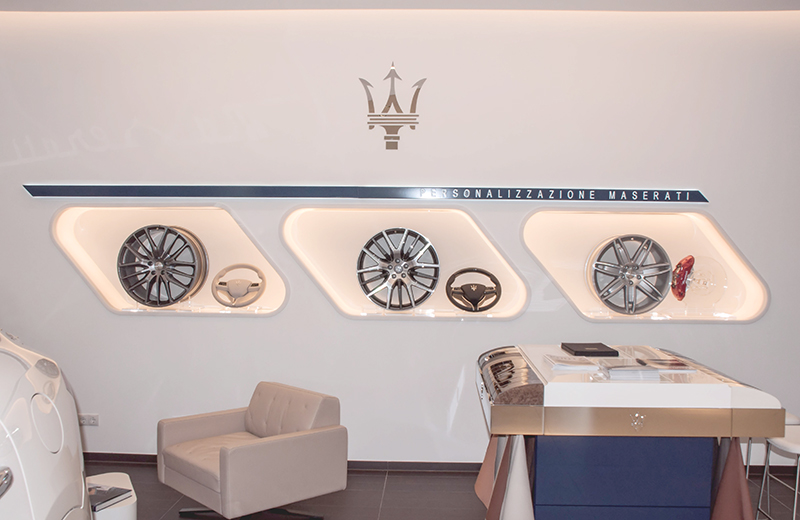

Ein besonderes Ausbauprojekt ist die Vorsatzschale für die Technikexponate: Die Nischenausbildung in der Configuration Lounge, welche in der Fertigstellung allseitig ausgeleuchtet wird.
Die Erstellung der Unterkonstruktion wurde in 3 Arbeitsschritten, mit verschiedenen Fertigungsgraden ausgeführt. Bei der Erstellung der vierten Deckschale als Vorsatzschale haben wir für die Ausarbeitung der organischen Formen CNC gefertigte Schablonen verwendet. Mit Hilfe dieser Schablonen wurden die Strukturen auf das Werkstück übertragen. Eine Verschiebung oder Versatzkorrektur war hier auf unter 2 mm angestrebt, da die Einsätze für die Exponate im Ausland termingerecht gefertigt wurden. Nach Fertigstellung der Lounge hat sich die exakte Vorabplanung und maßgenaue Anfertigung ausgezahlt.

Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom

Anfertigung von Lichtvouten, im Zuge der Deckenarbeiten

Die Configuration Lounge hat einen zusätzlichen Deckenversatz mit einer wandseitigen, 4 fach gefalteten Lichtvoute erhalten. Der Übergang von den gerundeten Formen in die gradlinigen Elemente kommt in diesem Bereich besonders zur Geltung. Innerhalb des Deckenversatzes wurden 2 Lichtgräben eingearbeitet .

Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom

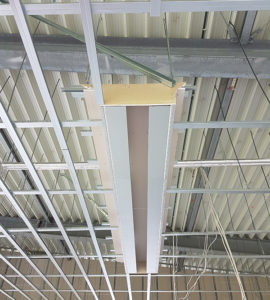

Durch die Vorfertigung der Deckenkoffer in der Werkstatt , die für die Einarbeitung von Leuchtelementen benötigt wurden , kam es zu keinen Beeinträchtigungen bei den Deckenarbeiten. Mit Hilfe von Faltteilen aus Gipskartonplatten wurde die Anfertigung erleichtert. Bei der Einarbeitung und Montage in die Decke war eine genaue Abstimmung mit dem Elektroplaner sehr wichtig.
Die Herstellung der freien Deckenebene erfolgte inklusive der Einarbeitung einer zusätzlich gefalteten Lichtvoute mit Ober – und Unterlicht.
Weiterhin wurde eine Be – und Entlüftungsebene hergestellt, inklusive der Einarbeitung der Abluftgitter, welche für die Abwärme der Lampen aus dem Deckenhohlraum unumgänglich war.
Die äußere Verglasung der Ausstellungshalle ist „raumhoch“ ausgeführt. Durch den kleinen Bewegungsraum, von ca. 70 cm, zwischen Verglasung und Deckenschürze wurden das Arbeiten erheblich erschwert.

Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom
Ausbauarbeiten für einen Maserati Showroom
